HTX010 – Booster Loconet

En la entrada de hoy os quiero presentar algo diferente.

En lugar de una nueva placa para nuestra red Loconet, lo que vamos a hacer es utilizar nuestra HTX012 y ponerle un nuevo firmware especialmente diseñado para combertirla en un BOOSTER Loconet.

¿Que lo hace diferente?

La mayoría de boosters que existen en el mercado hacen una cosa muy concreta: cogen una señal DCC ya generada por tu central y la amplifican para que llegue con fuerza a una sección más de vía. Esa señal puede venir de la propia vía o si usamos Loconet desde los pines 1 y 6 de un conector Loconet-B

El HTX010 da un paso más: entiende LocoNet directamente. No usa ninguna señal DCC de ningún sitio. Se conecta al mismo bus Loconet-T que ya usan tu central y tus mandos, escucha las órdenes que circulan por él, y genera su propia señal DCC para la sección de vía que tiene asignada.

Secciones realmente independientes

Si alguna vez has sufrido que un cortocircuito en una punta de la maqueta te paraliza toda la circulación, sabrás por qué esto importa. Con el HTX010, un corto en la sección que controla un booster solo afecta a esa sección. El resto de tu instalación sigue funcionando con total normalidad, con sus propios trenes circulando sin enterarse de lo que ha pasado al otro lado de la mesa.
Lo mismo pasa si decides cortar manualmente la alimentación de una sección para hacer algún ajuste: el resto de la maqueta no se ve interrumpido.

Como usamos el mismo hardware que la HTX012, disponemos de dos botones para encender o apagar la alimentación de la vía.

Todas las funciones, sin excepciones

Luces, sonidos de motor, humo, anuncios, acoplamientos… El HTX010 soporta el control completo de funciones, desde F0 hasta F28, tanto con locomotoras de dirección corta como de dirección larga (decodificadores de 4 cifras). Nada se queda fuera.

Información de un vistazo

El HTX010 incorpora conexión opcional de una pequeña pantalla OLEDq ue te mantiene informado en todo momento: si la vía está alimentada, apagada, o si se ha activado una parada de emergencia (con un aviso bien visible, parpadeando para que no pase desapercibido), además del porcentaje de carga que está soportando la vía en cada momento. Dos botones físicos y tres indicadores luminosos completan el panel de control, para que gestionar la sección sea tan sencillo como pulsar un botón y mirar una luz.

Pensado para crecer con tu maqueta

El HTX010 no pretende sustituir tu central ni tus mandos — está pensado para complementarlos, añadiendo tantas secciones independientes como tu maqueta necesite, cada una con su propia protección y su propio control local, todo hablando el mismo idioma: LocoNet. Todo en un único cable.

Si tu maqueta de tren en escala funciona con DCC y LocoNet, probablemente conozcas ese momento en el que una sección más grande, o con más trenes circulando a la vez, empieza a pedir más potencia de la que tu instalación actual puede dar con comodidad.

Ahí es donde entra el HTX010, un booster pensado desde cero para integrarse de forma nativa con LocoNet, sin intermediarios ni conversiones raras.

Conexión

La conexión del HTX010 es similar (por no decir idéntica) a la que la HTX012. Esto quiere decir que solamente necesitaremos alimentar la HTX010 con 12V en corriente contínua, bien por el conector que trae o bien por el Puente que trae los 12V de la línea común. En cualquier caso, entran 12V que se transforman internamente en 5V para la electrónica y siguen los 12V para alimentar el motorshield y generar la señal DCC.

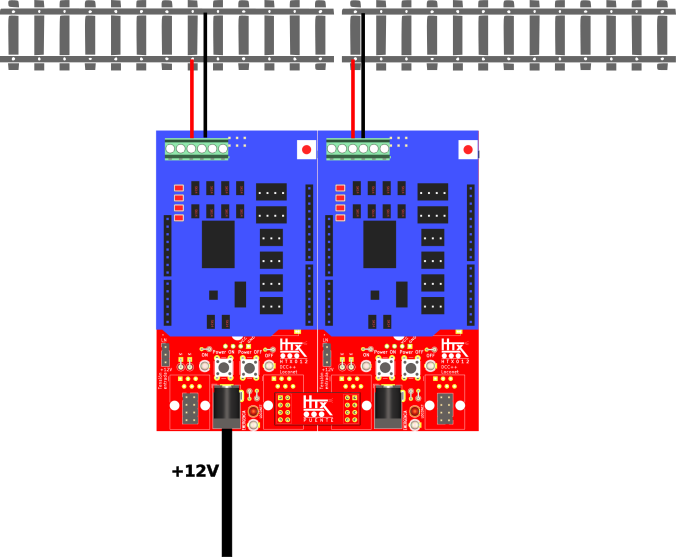

La conexión a la vía se hace por las salidas A+ y A- del motorshield. Las salidas B+ y B- están desconectadas para el booster.

La sección de vía que alimente el booster debe estar completamente aislada eléctricamente de las secciones adyacentes.

Aqui os dejo un vídeo del funcionamiento del HTX010 y comprobeis su simplicidad.

Esquemas, PCB y Gerber

Os remito a la entrada de la HTX012 donde encontrareis esos archivos para su fabricación.

Firmware

Cargar HTX010 en Arduino Mega

Conecta la placa mediante USB antes de comenzar. Necesitas Chrome o Edge en un ordenador.
⚠️ Soporte experimental para Mega 2560. El reinicio de la placa es automático (no hace falta pulsar reset). Cierra antes el IDE de Arduino y cualquier monitor serie que use el puerto.
El firmware se carga directamente desde el navegador. No se instala ningún programa en el ordenador.
