HTX – Puente

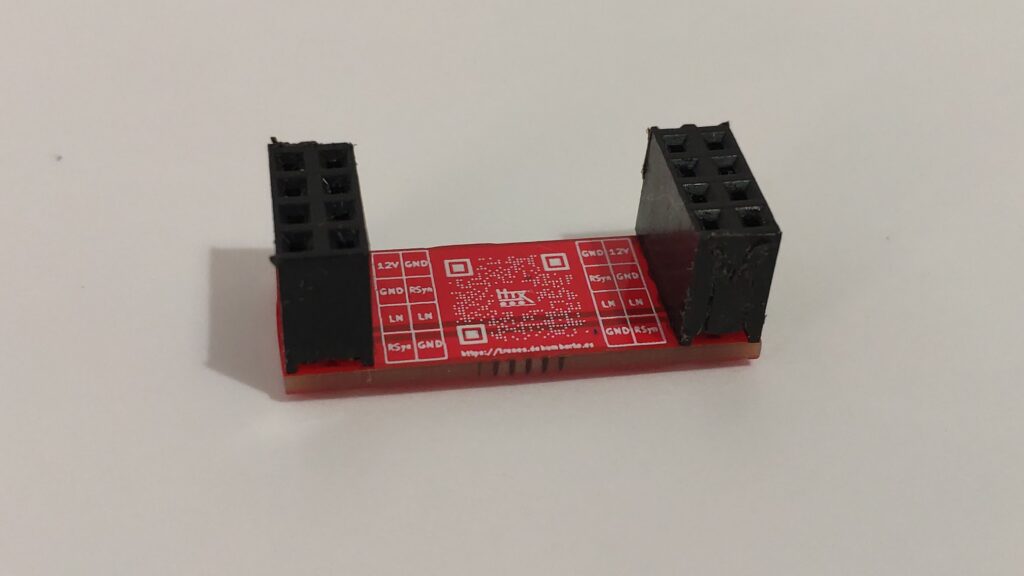

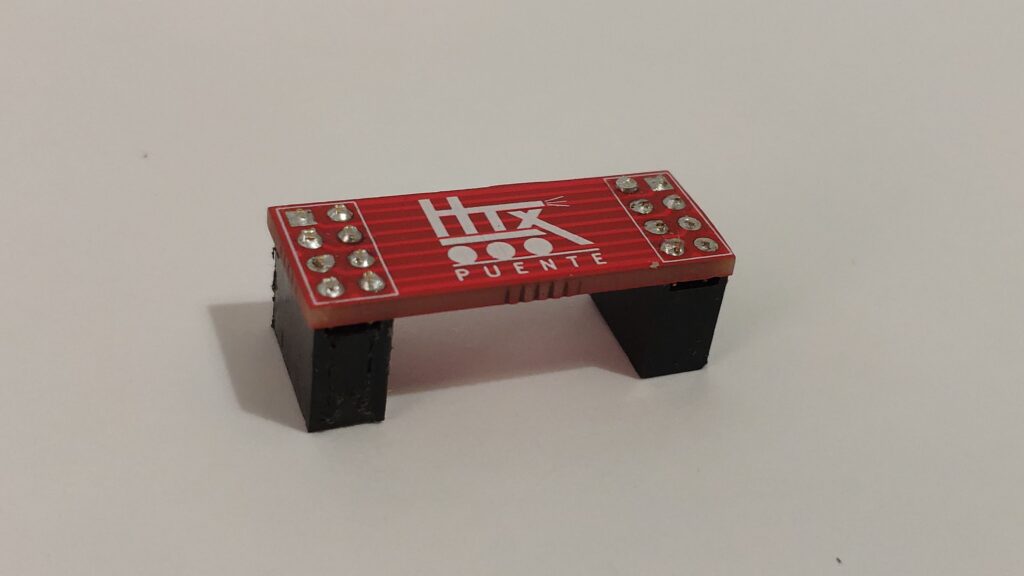

En la entrada de hoy presentamos una sencilla placa que nos servirá para unir todo el conjunto de placas de la familia HTX.

Viene a sustituir el típico cable Loconet RJ-12 con el que se conectan todos los dispositivos Loconet, con la ventaja de que incluye además de toda la señal Loconet, una señal de 12V en corriente contínua.

La idea principal de las placas HTX es estar conectadas en un carril DIN como los usados en los cuadros eléctricos de casa. Así todas las placas están unidas entre sí, pegaditas y conectadas con el HTX – Puente.

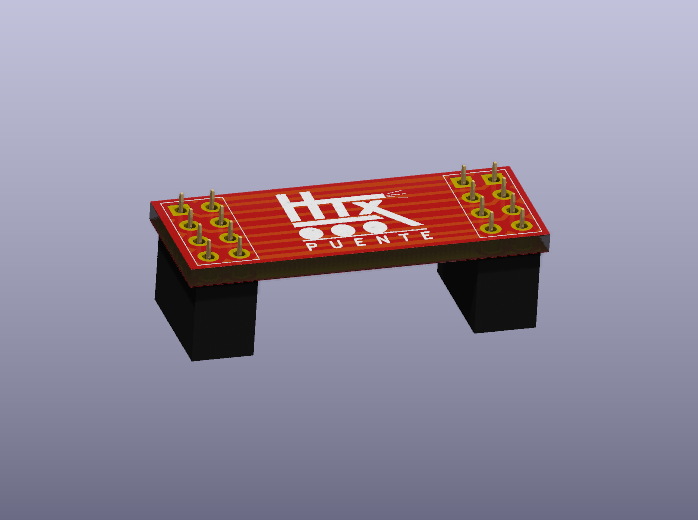

No tiene complicación en su diseño, tan solo es un extensor de las líneas Loconet más un par de pines que comparten la tensión a 12V que se puede obtener desde cualquier placa de la familia HTX. Bien desde la HTX100 – Locobuffer vía ethernet, o bien desde cualquier placa a la que le pongamos un conector externo de 12V.

Lo importante es que para cada «rama» conectada en común, no poner más de una entrada de 12V.

La idea es que por cada módulo que se contruya de la maqueta hay un «panel» de conexiones con el carril DIN y que cada módulo sea independiente eléctricamente. Entre módulo y módulo se conecta tan solo con el cable de Loconet para enviar y recibir la información de toda la red.

También se pueden conectar todas las placas seguidas e independizarlas eléctricamente aún usando el HTX – Puente. Solo habría que dejar sin soldar los pines de arriba, con lo que sólo quedarían conectados los pines de la señal Loconet. Es lo mismo que si le ponemos un cable Loconet nada más.

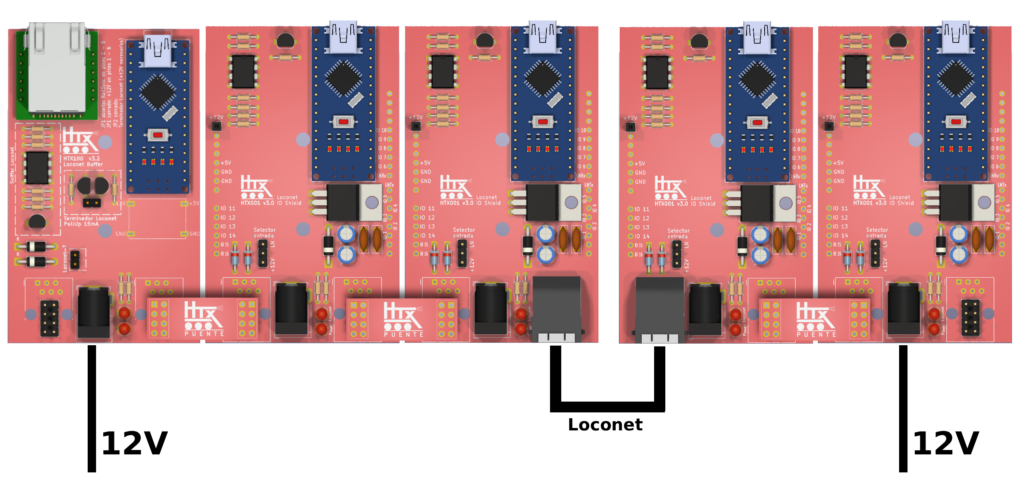

En las siguiente imagen ostras de dejo una idea de lo que os he explicado.

Como veis, hay dos ramas separadas por un cable Loconet y cada una de las ramas con su conexión de 12V. Entre rama y rama, al llevar solo el cable Loconet, no se pasa la tensión de 12V.

Es cierto que se podría alimentar por los 12V que tiene la propia señal Loconet, concretamente Loconet-T, pero tenemos la limitación de los 500mA que soporta esa tensión en los pines 1 y 6 del cable Loconet.

Para evitar esa falta de amperaje, se alimentan las ramas con 12V externos.

Luego en casa placa podremos seleccionar de donde recibe la alimentación, si de los 12V externos o del cable Loconet. Esto es mediante un jumper.

Os dejo un vídeo de su uso y funcionamiento.

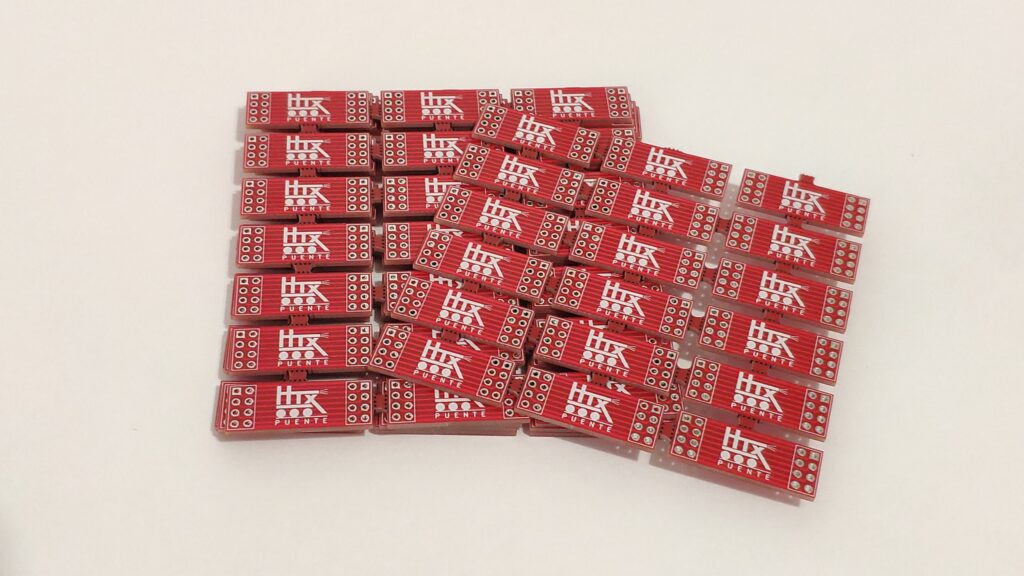

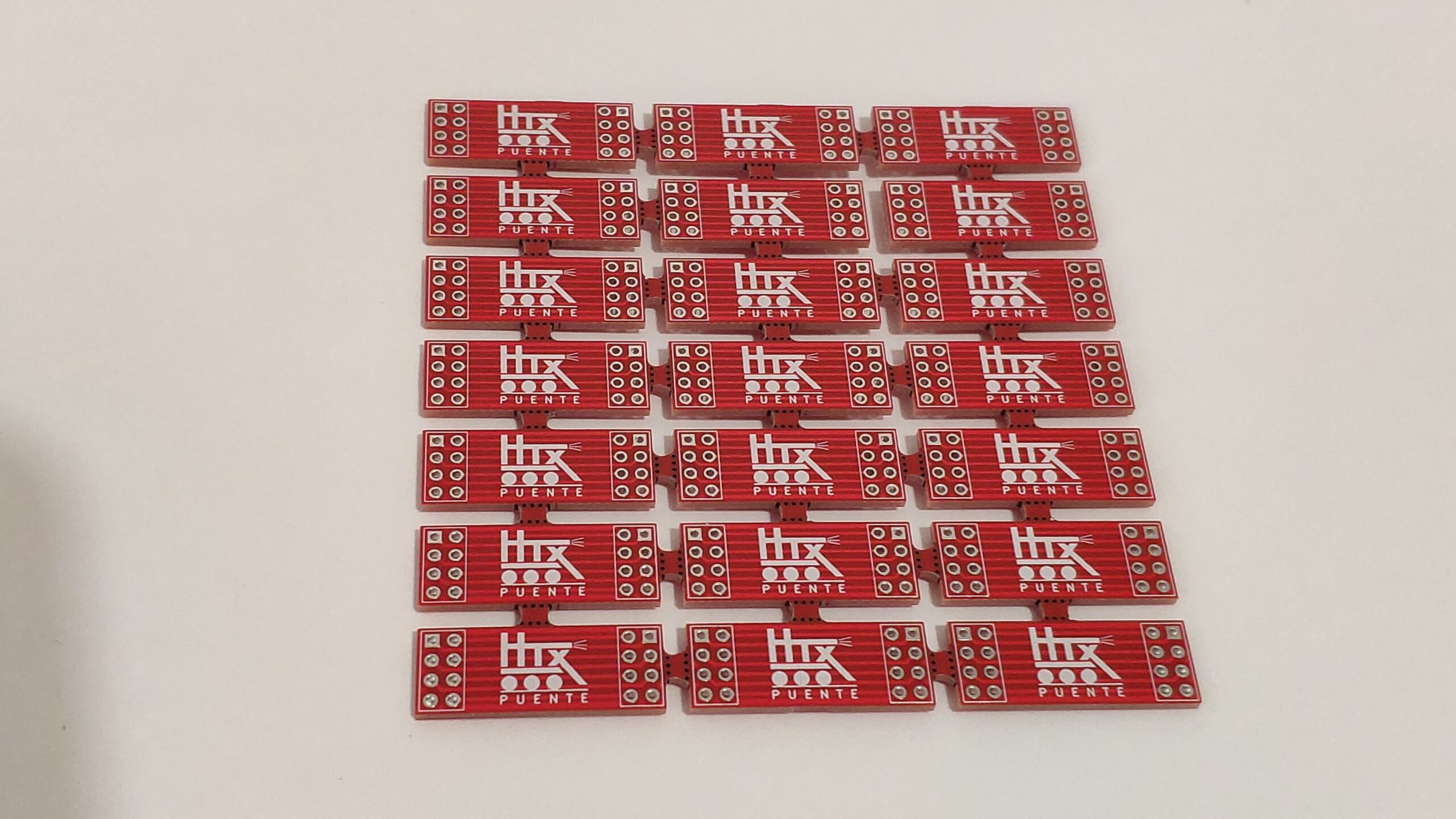

Os dejo en las descargas la opción de mandarlo a fabricar panelizado, así os fabrican un montón de golpe
